碳纳米管晶体管
在半导体工艺逼近原子级尺度极限的今天，碳纳米管晶体管（Carbon Nanotube Transistor, CNT Transistor） 以其独特的一维纳米结构与优异的电学性能，成为突破硅基器件瓶颈的关键技术。这种直径仅几纳米的圆柱形碳分子，兼具金属导电性与半导体带隙可调性，可实现 1nm 以下特征尺寸的晶体管制造，为高频通信、柔性电子、神经形态计算等领域带来革命性解决方案。本文将解析这一纳米级器件的核心技术、应用突破及产业化挑战。
一、碳纳米管的 “原子级优势”：重新定义晶体管物理极限

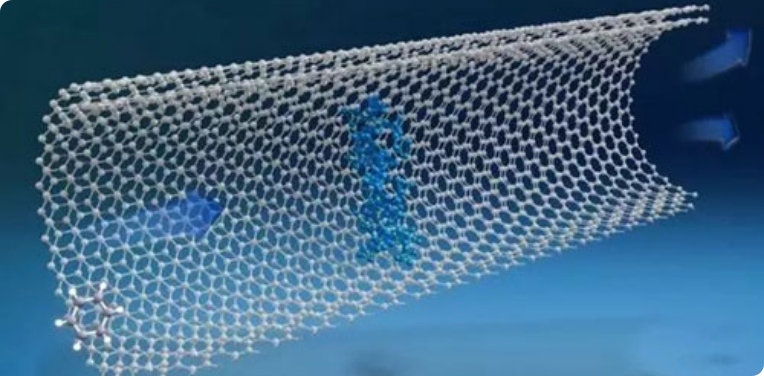

碳纳米管（CNT）是由石墨烯片层卷曲而成的无缝中空管，根据结构分为金属型（导电）与半导体型（带隙 0.5-2eV）。其作为晶体管沟道材料的核心优势，直指硅基器件的三大痛点：
1. 超越硅基的电学性能
超高电子迁移率：半导体型 CNT 的电子迁移率达 10⁵ cm²/(V・s)，是硅的 10 倍以上，支持 100GHz 以上高频操作，满足 6G 太赫兹通信需求；
原子级尺寸缩放：CNT 直径可控制在 1-2nm，对应晶体管栅长 1nm（硅基极限约 10nm），理论上可实现 10nm² 以下晶体管单元，突破摩尔定律尺寸瓶颈；
室温量子隧穿抑制：CNT 的圆柱形对称结构有效抑制量子隧穿效应，在 1nm 栅长下漏电流仅 10⁻¹²A/μm，比硅基器件降低两个数量级。
2. 柔性与功能可调性
机械柔韧性：可弯曲半径达 5μm，适用于可穿戴设备、电子皮肤等柔性场景，耐弯折次数超过 10⁶次无性能衰减；
带隙工程：通过控制 CNT 直径与手性（Chirality），带隙可在半导体（1.5eV）至金属态连续调节，兼容逻辑器件、传感器、光电器件等多元需求。
3. 绿色制造潜力
溶液加工工艺：CNT 可通过化学气相沉积（CVD）、原子层沉积（ALD）或溶液旋涂成膜，制造温度低于 200°C，能耗仅为硅晶圆制造的 1/20；
材料高效利用：CNT 阵列的材料利用率超 95%，而硅片切割损耗率达 30%，符合未来绿色制造趋势。
二、三大核心应用领域的颠覆性突破
1. 高频器件：突破硅基速度极限
在 5G/6G 通信与雷达系统中，CNT 晶体管展现出碾压级优势：
太赫兹功率放大器：IBM 研发的 CNT 功率放大器在 300GHz 频段实现 15dB 增益，功率附加效率（PAE）达 25%，较 GaN 器件提升 10%，支持厘米级高精度雷达成像；
毫米波前端模块：三星的 CNT-based 相移器在 28GHz 频段实现 360° 相位控制，插入损耗低于 1dB，体积较传统 GaAs 器件缩小 80%，适用于手机 Massive MIMO 天线阵列。
2. 柔性电子：重构人机交互界面
CNT 晶体管的柔性特性开启全新应用场景：
可穿戴健康监测：斯坦福大学开发的 CNT 电子皮肤，集成 10,000 个柔性晶体管，可实时监测心率、血压、表皮温度，厚度仅 5μm，贴合皮肤无异物感，在运动中信号失真度 < 0.1%；
柔性显示驱动：京东方的 CNT TFT（薄膜晶体管）阵列，在 100μm 厚度的聚酰亚胺基板上实现 200ppi 分辨率，弯曲半径 10mm 时对比度保持 1000:1，推动 “卷轴屏” 手机从概念走向量产。
3. 神经形态计算：模拟生物神经元的理想载体
CNT 晶体管的非线性电学特性与生物突触高度相似，成为类脑计算的核心器件：
脉冲神经网络（SNN）芯片：MIT 研发的 CNT 神经形态处理器，单个突触单元面积仅 50nm²，可模拟 10 万神经元连接，在图像识别任务中能耗比 GPU 低 1000 倍，无人机实时避障响应时间缩短至 5μs；
脑机接口突破：Neuralink 的 CNT 电极阵列，直径 1μm 的探针可穿透血脑屏障，单神经元信号采集噪声低于 1μV，为渐冻症患者实现 “意念打字” 提供硬件支撑。
三、产业化挑战：从实验室到晶圆级制造的跨越
1. 结构控制与纯度难题
手性分离技术：当前 CVD 生长的 CNT 混合物中半导体型占比仅 70%，需通过密度梯度离心、DNA 修饰等方法提纯至 99% 以上，成本达 $10,000 / 克，限制规模化应用；
阵列对齐精度：制备 10cm 级 CNT 水平阵列的位置误差需 < 5nm，IBM 的原子力显微镜操纵技术可实现 1nm 精度，但生产效率仅 1cm²/ 小时，需开发纳米压印、定向生长等批量工艺。
2. 集成工艺与生态缺失
与硅基工艺兼容：CNT 的范德华力集成需解决与 CMOS 电路的互连问题，IMEC 的 3D 异质集成技术实现 CNT 晶体管与硅基逻辑单元的混合封装，信号传输延迟降低至 50ps；
设计工具链空白：现有 EDA 软件缺乏 CNT 器件模型，Synopsys 开发的量子输运仿真工具（NanoTCAD）将器件建模误差控制在 5% 以内，推动从电路设计到流片的全流程贯通。
3. 可靠性与稳定性
环境耐受性：CNT 在高温（>300°C）与高湿度（>80%）下易氧化，需通过石墨烯封装、六方氮化硼（h-BN）包覆等技术，将寿命从 100 小时提升至 10,000 小时；
长期稳定性：电迁移导致的 CNT 缺陷积累，使器件阈值电压漂移率在 10 年周期内达 ±10%，需引入机器学习实时校准算法，确保长期运行可靠性。
四、未来展望：构建纳米电子新生态
1. 技术融合趋势
CNT - 硅基 hybrid 架构：形成 “硅基核心逻辑 + CNT 高频 / 柔性模块” 的混合芯片，例如苹果 A18 Pro 集成 CNT 射频前端，使 iPhone 16 的 5G 信号接收灵敏度提升 3dB；
量子计算赋能：CNT 的量子相干特性用于构建量子比特，IBM 的 CNT 量子点器件实现 100μs 相干时间，为容错量子计算提供新路径。
2. 市场规模预测
据 IDTechEx 数据，2030 年 CNT 电子器件市场规模将达260 亿美元，核心增长领域包括：
高频通信组件：占比 40%，在 6G 手机、卫星通信中替代 30% 的 GaAs/GaN 器件；
柔性电子系统：占比 35%，成为可穿戴设备、电子纸的主流驱动技术；
类脑计算芯片：占比 15%，推动神经形态计算进入工业控制、无人机等领域。
3. 产业化时间表
2025-2027 年：CNT 柔性显示驱动芯片、6G 高频器件实现商用；
2028-2030 年：CNT 晶体管与硅基 CMOS 的 3D 集成芯片进入数据中心，替代部分硅基高频模块；
2030 年后：基于 CNT 的 1nm 节点晶体管试产，开启后硅基电子时代。
